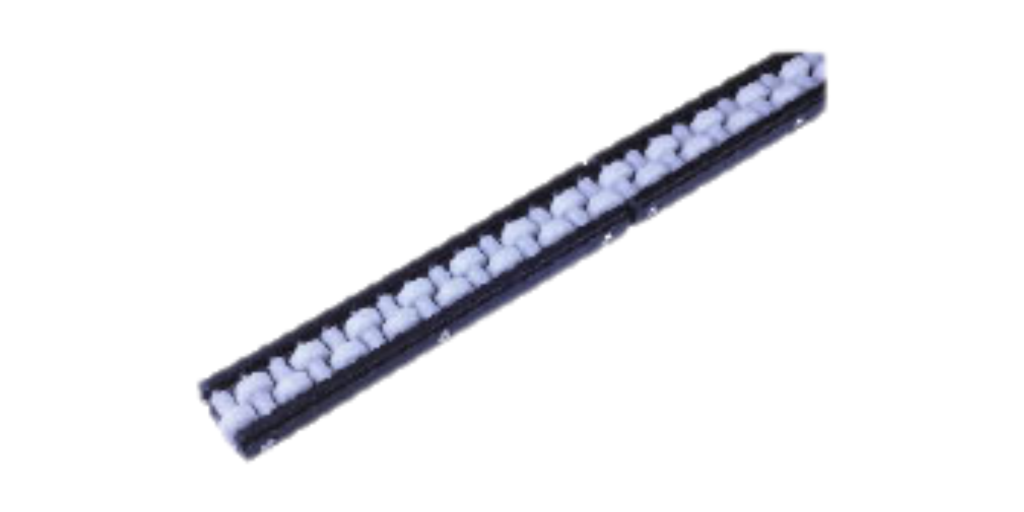

گاید Single Roller چیست؟
گاید Single Roller (گاید رولر تکی) یک قطعه مکانیکی است که برای هدایت، نگه‌داشتن و کنترل حرکت تسمه، کابل، پروفیل یا درب‌های ریلی استفاده می‌شود. این قطعه معمولاً از یک رولر (غلتک) تکی تشکیل شده که روی یک پایه یا براکت نصب می‌شود و با چرخش نرم خود، اصطکاک را کاهش داده و از انحراف مسیر جلوگیری می‌کند.
گاید single roller در صنایع مختلف از جمله موارد زیر کاربرد دارد:
خطوط تولید و بسته‌بندی
نوار نقاله‌های سبک و سنگین
درب‌های کشویی صنعتی و تجاری
سیستم‌های انتقال قطعات و پروفیل‌ها
ماشین‌آلات اتوماسیون و روبوتیک
استفاده از گاید رولر تکی باعث افزایش دقت حرکت، کاهش استهلاک و بالا رفتن عمر مفید دستگاه می‌شود.
کاربردهای اصلی گاید Single Roller
۱. نوار نقاله و سیستم‌های انتقال
در سیستم‌های نوار نقاله، گاید single roller کمک می‌کند تسمه یا زنجیر در مسیر صحیح خود حرکت کند و در اثر بار، ضربه یا لرزش از ریل خارج نشود. این موضوع به صورت مستقیم روی موارد زیر تأثیر دارد:
کاهش توقف خط تولید
جلوگیری از پارگی تسمه
کاهش استهلاک رولیک‌ها و یاتاقان‌ها
۲. درب‌های ریلی و کشویی
در بسیاری از درب‌های صنعتی، انبارها، سردخانه‌ها و حتی درب‌های پارکینگی، از گاید رولر تکی در قسمت پایین یا بالای درب برای هدایت حرکت استفاده می‌شود. مزیت اصلی این نوع گاید در درب‌های ریلی:
حرکت نرم و بی‌صدا
جلوگیری از تاب برداشتن یا لرزش درب
افزایش ایمنی و جلوگیری از خروج درب از ریل
۳. هدایت پروفیل‌ها و قطعات در خطوط تولید
در خطوطی که پروفیل‌های فلزی، آلومینیومی یا پلاستیکی حرکت می‌کنند، گاید single roller نقش مهمی در هدایت و هم‌راستاسازی قطعات دارد. این امر دقت عملیات بعدی مثل برش، سوراخ‌کاری یا جوشکاری را بالاتر می‌برد.
مزایای استفاده از گاید Single Roller
استفاده از گاید رولر تکی مزایای متعددی دارد که از دید فنی و اقتصادی قابل توجه است:
کاهش اصطکاک و سایش: به دلیل چرخشی بودن رولر، تماس لغزشی به تماس چرخشی تبدیل شده و اصطکاک کاهش می‌یابد.
افزایش عمر تسمه، کابل یا درب: کم شدن اصطکاک و ضربه، به معنای افزایش طول عمر مصرفی است.
پایداری و دقت بیشتر در حرکت: گاید single roller جلوی انحراف مسیر را گرفته و حرکت را پایدارتر می‌کند.
نگهداری آسان: اغلب مدل‌ها دارای بلبرینگ‌های روان‌کاری شده هستند و نیاز به سرویس پیچیده ندارند.
تنوع بالا در اندازه و متریال: امکان انتخاب مناسب با نوع کاربرد، وزن بار و شرایط محیطی.
اجزا و متریال رایج در گاید Single Roller
گاید single roller معمولاً از اجزای زیر تشکیل می‌شود:
رولر (غلتک):
از جنس فولاد، استیل، آلومینیوم یا پلیمرهای مهندسی (مانند پلی‌آمید یا POM)
با سطح صاف یا پروفیل‌دار بسته به نوع مسیری که باید هدایت شود
بلبرینگ یا بوش:
برای چرخش روان رولر
می‌تواند از نوع بلبرینگ‌دار، رولربرینگ یا بوش ساده باشد
براکت یا بدنه نگهدارنده:
معمولاً از فولاد، فولاد گالوانیزه یا استنلس استیل
طوری طراحی می‌شود که روی شاسی، ریل یا پروفیل اصلی متصل شود
پیچ و مهره‌های اتصال:
برای تنظیم فاصله، ارتفاع و زاویه گاید رولر تکی نسبت به مسیر حرکت
انتخاب متریال صحیح به شرایط زیر بستگی دارد:
وجود رطوبت، مواد شیمیایی یا گرد و غبار
دمای محیط
مقدار بار و فشار وارد بر رولر
سرعت حرکت سیستم
نکات مهم در انتخاب گاید Single Roller
برای انتخاب یک گاید single roller مناسب، به موارد زیر توجه کنید:
۱. ظرفیت بار و ابعاد
حداکثر باری که روی گاید وارد می‌شود را بررسی کنید.
قطر رولر، عرض رولر و ضخامت بدنه را متناسب با بار انتخاب کنید.
در سیستم‌های سنگین، استفاده از رولرهای فولادی یا استنلس استیل پیشنهاد می‌شود.
۲. شرایط محیطی
در محیط‌های مرطوب یا در تماس با مواد شیمیایی، از استنلس استیل یا پلیمرهای مقاوم استفاده کنید.
در محیط‌های غبارآلود، مدل‌هایی با بلبرینگ‌های سیلد (با آب‌بند) مناسب‌تر هستند.
۳. سرعت حرکت
در سرعت‌های بالا، کیفیت بلبرینگ و بالانس رولر اهمیت زیادی دارد.
رولرهای با دقت ماشین‌کاری بالاتر، لرزش کمتری ایجاد می‌کنند.
۴. نوع نصب و قابلیت تنظیم
برخی گایدهای single roller دارای شیار یا سوراخ‌های لوبیایی برای تنظیم موقعیت هستند.
اگر نیاز به تنظیم مداوم دارید، این نوع طراحی را انتخاب کنید تا بتوانید به راحتی هم‌راستایی سیستم را اصلاح کنید.
نحوه نصب گاید Single Roller
برای عملکرد صحیح گاید رولر تکی، نصب اصولی آن بسیار مهم است. مراحل کلی نصب:
تعیین موقعیت گاید:
ابتدا باید نقطه‌ای که احتمال انحراف تسمه، درب یا پروفیل در آن بیشتر است مشخص شود.علامت‌گذاری و سوراخ‌کاری:
محل نصب روی شاسی یا بدنه اصلی را علامت بزنید و سوراخ‌های مورد نیاز را ایجاد کنید.نصب براکت گاید:
براکت را با پیچ و مهره مقاوم نصب کرده و از تراز بودن آن اطمینان حاصل کنید.تنظیم فاصله رولر با مسیر حرکت:
رولر باید به گونه‌ای تنظیم شود که تماس آن با قطعه متحرک، کنترل‌شده و بدون فشار بیش از حد باشد.تست اولیه حرکت:
سیستم را با سرعت کم راه‌اندازی کنید و رفتار تسمه، درب یا پروفیل را بررسی کنید. در صورت نیاز، موقعیت گاید را تنظیم کنید.
نکات نگهداری و عیب‌یابی گاید Single Roller
نگهداری دوره‌ای
به صورت دوره‌ای، چرخش رولر را بررسی کنید؛ هر گونه گیرکردن یا صدای غیر عادی نشانه مشکل است.
در صورت نیاز، بلبرینگ‌ها را طبق دستورالعمل سازنده روان‌کاری کنید (اگر از نوع گریس‌خور هستند).
وضعیت بدنه و پیچ‌های اتصال را بررسی و در صورت شل شدن، آن‌ها را سفت کنید.
عیب‌های رایج و راه‌حل
صدای زیاد هنگام حرکت:
احتمالاً بلبرینگ آسیب دیده یا خشک است → تعویض یا گریس‌کاری.
سایش نامتقارن روی تسمه یا درب:
گاید single roller صحیح تنظیم نشده و زاویه آن مناسب نیست → تنظیم مجدد موقعیت و زاویه.
گیر کردن حرکت:
احتمال وجود آلودگی، براده یا جسم خارجی بین رولر و مسیر → تمیزکاری کامل و بررسی سطح تماس.
سوالات متداول درباره گاید Single Roller
گاید Single Roller برای چه سیستم‌هایی مناسب است؟
گاید رولر تکی در سیستم‌های نوار نقاله، درب‌های ریلی، خطوط انتقال پروفیل و بسیاری از ماشین‌آلات صنعتی کاربرد دارد. هرجا نیاز به هدایت و کنترل مسیر حرکت قطعه متحرک باشد، می‌توان از گاید single roller استفاده کرد.
چه جنسی برای رولر بهتر است: فلزی یا پلیمری؟
این موضوع به نوع کاربرد بستگی دارد:
برای بارهای سنگین و شرایط سخت صنعتی → رولر فلزی (فولادی یا استنلس استیل)
برای کاهش صدا، وزن کم و حساسیت کمتر به خوردگی → رولر پلیمری (پلی‌آمید، POM و …)
آیا می‌توان گاید Single Roller را روی سیستم موجود اضافه کرد؟
بله. در اکثر موارد می‌توان گاید رولر تکی را به عنوان یک آپگرید روی سیستم‌های موجود نصب کرد تا انحراف مسیر کاهش یابد و طول عمر قطعات افزایش پیدا کند؛ فقط باید محل نصب و نوع براکت به درستی انتخاب شود.
جمع‌بندی
گاید Single Roller (گاید رولر تکی) یک قطعه ساده اما بسیار مهم در سیستم‌های انتقال و درب‌های ریلی است. این قطعه با کاهش اصطکاک، جلوگیری از انحراف و افزایش دقت حرکت، نقش مستقیم در کاهش هزینه‌های نگهداری و توقف خط دارد.
برای انتخاب بهترین گاید single roller باید موارد زیر را در نظر بگیرید:
نوع کاربرد (نوار نقاله، درب ریلی، هدایت پروفیل و …)
میزان بار و سرعت حرکت
شرایط محیطی (رطوبت، مواد شیمیایی، گرد و غبار)
نوع متریال و کیفیت بلبرینگ
